概述

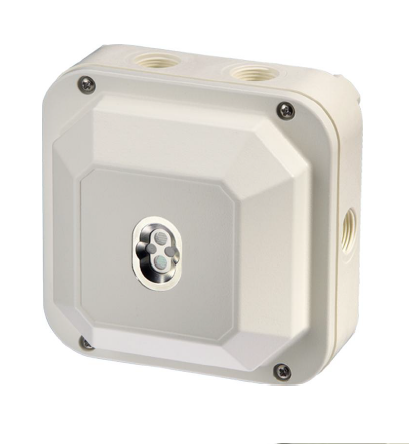

JTG-HM-FDF241 點型紅外火焰探測器通過測量紅外光線來探測有煙/無煙的火焰。

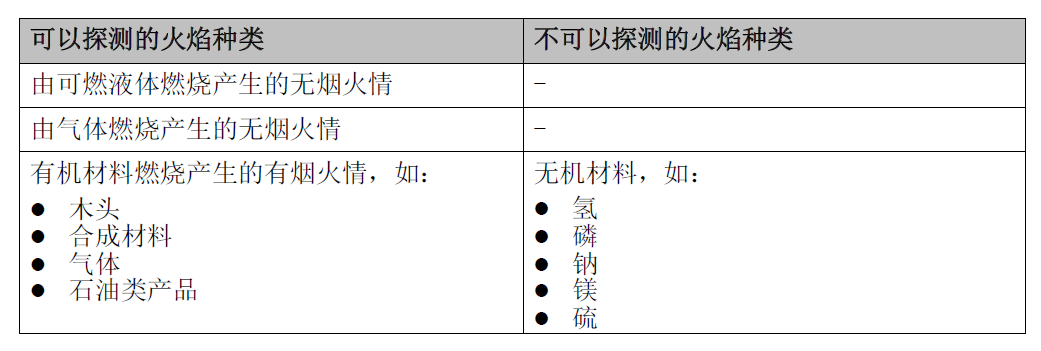

下表所列JTG-HM-FDF241 點型紅外火焰探測器所能探測和不能探測的火焰種類：

然而，如果無機材料包裝在有機材料內燃燒，如包裝物，JTG-HM-FDF241 點型紅外火焰探測器也能探測到。

由于擴展的探測技術，JTG-HM-FDF241 點型紅外火焰探測器對欺騙性的現象不敏感（如陽光），因此可用于室外。

特點

– 滿足國標 GB15631-2008 “特種火災探測器”

– 采用三只紅外傳感器和ASA 技術，勝任要求苛刻的應用場合（室內和室外）

– 優秀的模糊算法與最新小波分析功能的結合，使其具有很強的抗誤報能力

– 采用事件控制的探測方式

– 微處理器控制的信號評估

– 兩總線安裝，可利用所有類型的線纜

– 通過 FDnet/C-NET 與控制器通訊，獨立編址

– 電子元件保護功能

– 內置報警指示燈

– 集成短路隔離器

– 自我檢測功能

功能

– 三只紅外傳感器和ASA 技術

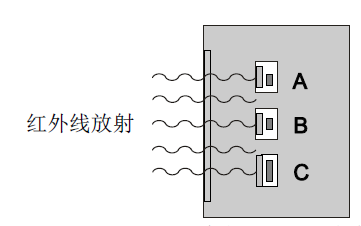

3 個傳感器

火焰探測器的探測包含兩個熱電傳感器和一個硅光電二極管。

傳感器A:

熱電傳感器A 對CO2 光譜范圍在4.0... 4.8 μm 的紅外線明火氣體做出反應。

傳感器B:

熱電傳感器 B 對5.1... 6 μm 之間的干擾源進行紅外線輻射測量

傳感器C:

硅光電二極管測量0.7... 1.1 μm 之間的太陽輻射

– 一個探測器測定特定明火波長的熱二氧化碳；其他兩個探測器同時測量其他波長的輻射干擾

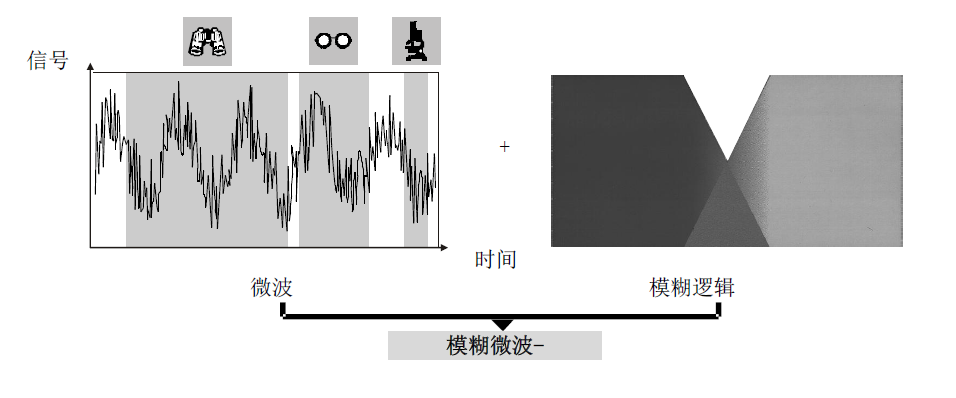

– 通過模糊算法和小波分析進行信號智能處理，探測器對日光和輻射干擾具有強免疫力，探測結果高度可信。

– 探測器具備一條緊急激活通道，以應對可能發生的緊急事件。

應用

適用于探測可燃液體、氣體產生的無煙火情以及含碳物質，如木材、塑料、瓦斯、石油產品等產生的有煙明火。

– 大型工廠倉庫               – 電站

– 化學制品生產工廠        – 變電站

– 化學品商店                  – 印刷廠

– 儲油廠和加油站           – 發動機試驗床

– 電焊車間                     – 大型商場

– 擺渡及貨船                  – 木材商店

– 輪船發動機室               – 軍事及民用飛行器修理廠

– 地道

結構

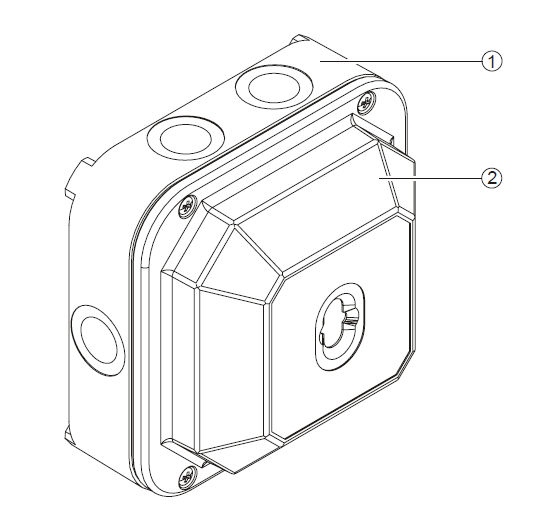

JTG-HM-FDF241 點型紅外火焰探測器由底座FDFB291 (1) 和探頭 FDF241-CN (2)構成。

附件：

支架和球窩鉸鏈用于將探測器安裝在特定角度。防雨罩用來防雨。

單位：毫米

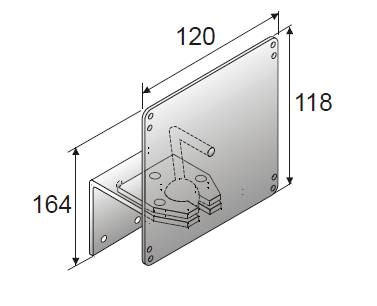

探測器支架 MV1

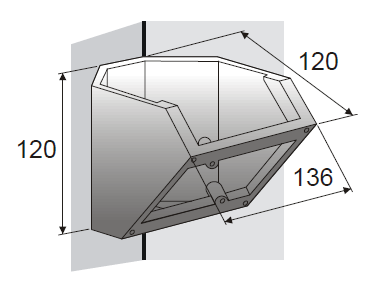

測器球窩鉸鏈MWV1

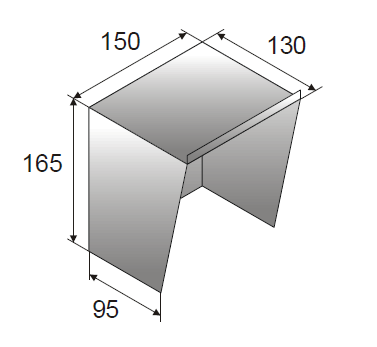

防雨罩 DFZ1190

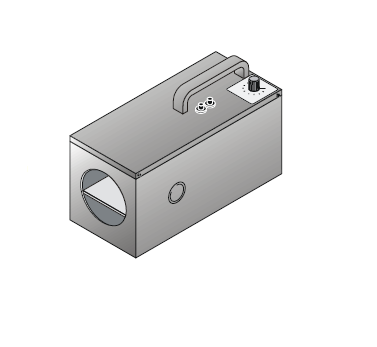

測試燈 LE3

指示燈

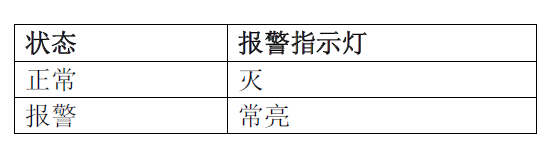

JTG-HM-FDF241 點型紅外火焰探測器帶有內部報警指示燈， 用來指示其工作狀態。

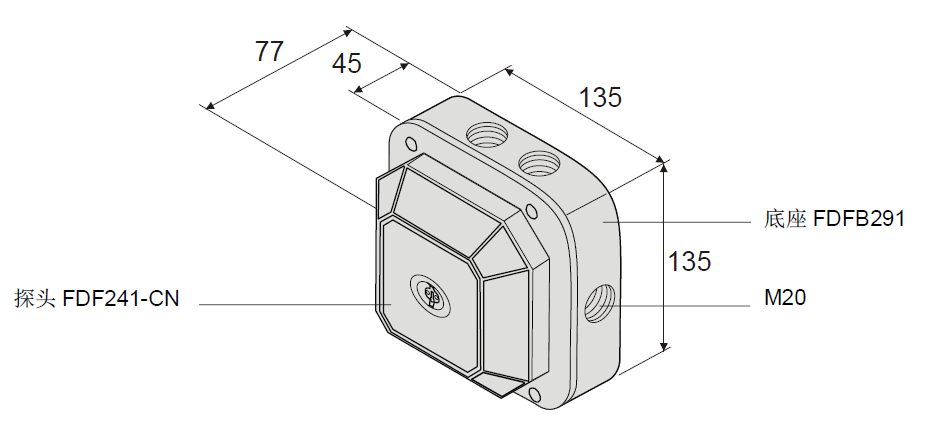

外形尺寸（單位：毫米）

安裝

底座安裝（圖1）

滑落危險!

安裝時最好使用安全梯或升降平臺。

1. 根據需要打通進線孔（1）。

如有必要可以使用螺紋纜管 M20 x 1.5。

2. 使用四個螺釘（2）將底座固定在支架、球窩鉸鏈、防雨罩上，也可直接固定在牢固表面。

底座安裝完成。

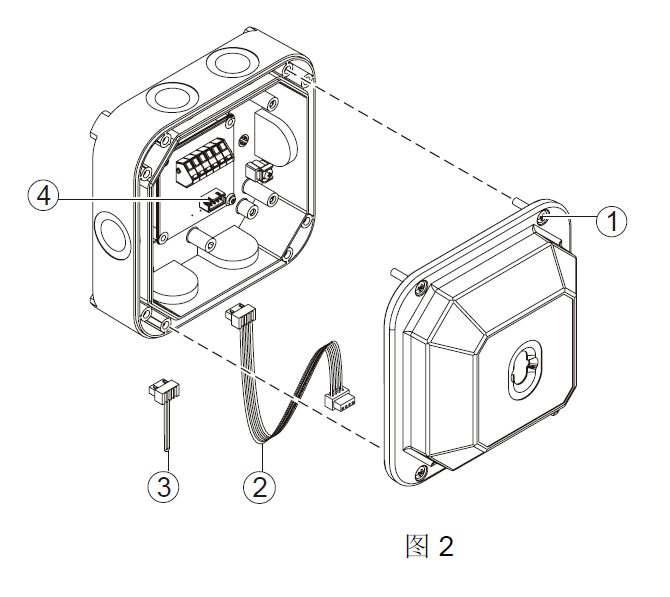

探測器安裝（圖 2）

1. 從底座上拆下端子（3）。

2. 將電纜（2）接到端子（4）上。

3. 用四個螺釘（1）將探測器固定在底座上。

探測器安裝完成。

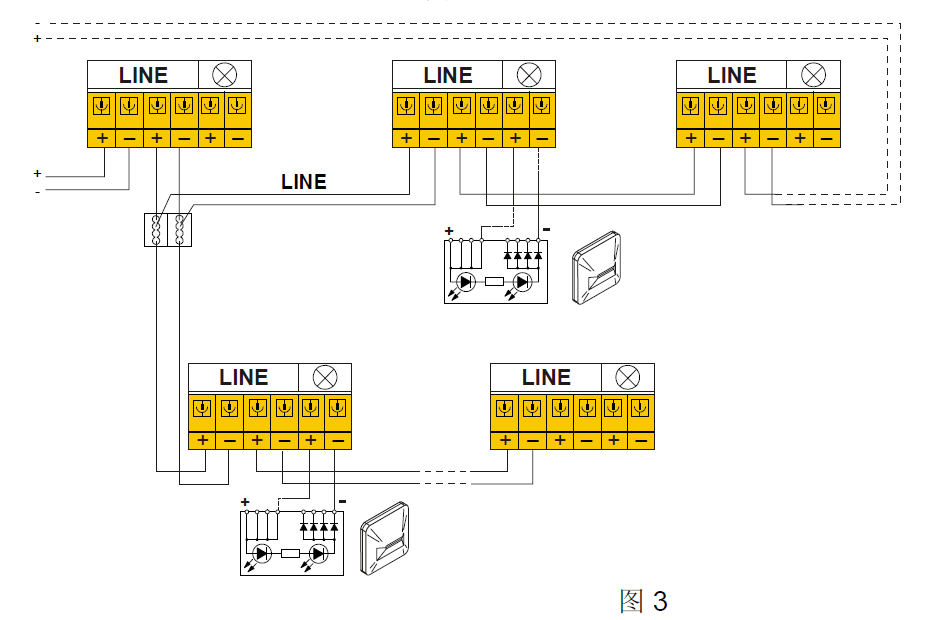

接線（圖3）

只能使用線徑0.2~1.5 mm2 的電纜。每個端子上只能接一根線纜！

參考接線圖3 將電纜接到接線端子上。

參數設置

當探測回路檢測到探測器，即需要設置參數。

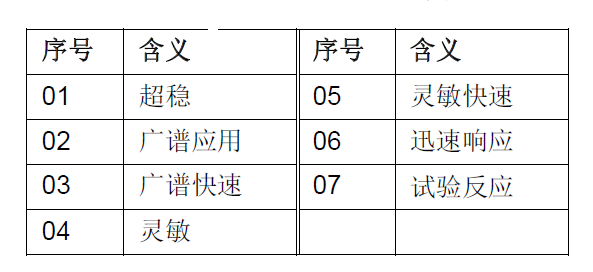

- 對于FDnet/C-NET 回路，撥碼開關不能用來設置參數，只有通過控制器來設置參數。（參見下表）

電壓！

注意正負極性！

為保證產品安全性能、滿足CCCF 認證要求，請

勿改裝該產品!

維護保養

● 功能檢查

用測試燈LE3 進行功能檢查

1. 通過在控制中心中選擇“測試模式”,從而關閉遠程報警功能。

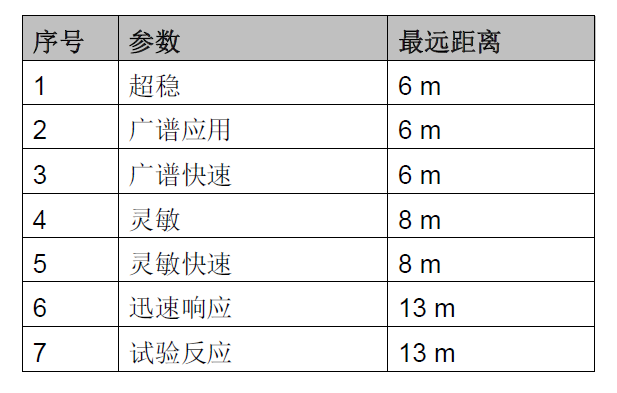

2. 使用LE3 檢查探測器功能。測試燈與探測器的最遠距離取決于設置的參數（見下表）。

   - 探測器在20 秒內觸發火警。

   - 報警指示燈閃爍。

3. 在控制中心中取消“測試模式”，從而恢復遠程報警功能。

   - 探測器正常。

用測試火進行功能檢查

1. 通過在控制中心中選擇“測試模式”,從而關閉遠程報警功能。

2. 使用測試火檢查探測器功能。

   - 探測器在20 秒內觸發火警。

   - 報警指示燈閃爍。

3. 在控制中心中取消“測試模式”，從而恢復遠程報警功能。

   - 探測器正常。

● 清洗

   透過保護玻璃必須能看見傳感器，清洗步驟：

   1. 用潮濕軟布擦洗保護玻璃。如果非常臟，可能用到清洗液。

   2. 執行功能檢查。

● 建議

   – 無論在何種環境下，使用12 年的探測器需要予以更換。

   – 產品報廢后請勿隨意丟棄，請依照《廢棄電器電子產品回收處理管理?xiàng)l例》等國家相關規定處置。

使用測試火有危險！

身體傷害及物資損失！

● 只有專業人員才能保證測試火安全。這些人員必須接受滅火器的使用培訓。

● 測試火的大小取決于房間高度。
