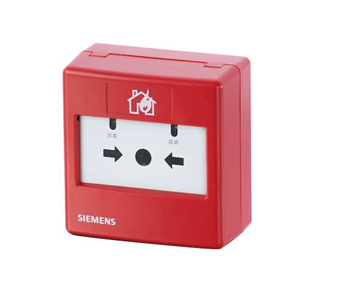

用于當火災發生時按下操作面板，控制器發出啟動信號聯動消防水泵及其它設備。它由消火栓按鈕和底座兩部分組成。滿足國家標準GB16806-2006 《消防聯動控制系統》 ，每個按鈕獨立編址，地址自動設定，無需編碼器設置或者撥碼開關。
該消火栓按鈕用于當火災發生時按下操作面板，控制器發出啟動信號聯動消防水泵及其它設備。它由消火栓按鈕和底座兩部分組成。
特點
滿足國家標準GB16806-2006 《消防聯動控制系統》
每個按鈕獨立編址，地址自動設定，無需編碼器設置或者撥碼開關
兩個LED 可顯示正常、啟動、測試及回答等狀態
通過FD18-BUS 與控制器（FC18 系列）通訊
產品標簽上自帶可撕式編碼貼，方便工程調試
功能

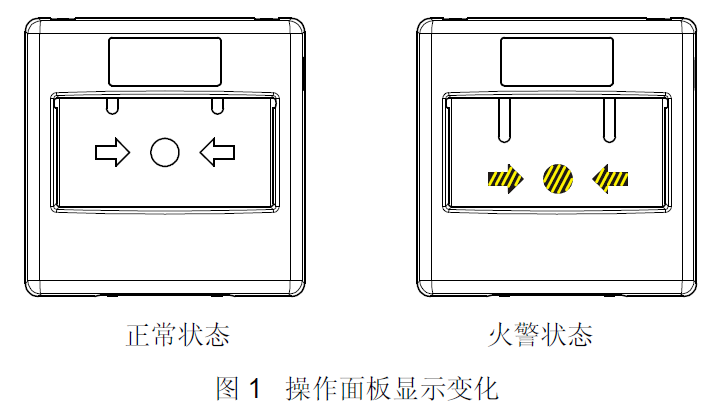

按下操作面板直接啟動，操作面板顯示變化（見圖1）。消火栓按鈕內部的紅色LED
指示燈亮；消防水泵啟動后，綠色LED 指示燈亮
通過鑰匙復位操作面板，按鈕即可恢復到正常工作狀態
應用
用于火警的立即手動啟動
安裝在消火栓就近處，具有防水功能，可用于潮濕環境
表面安裝和嵌入式安裝，位置需宜于接近
室內使用
結構

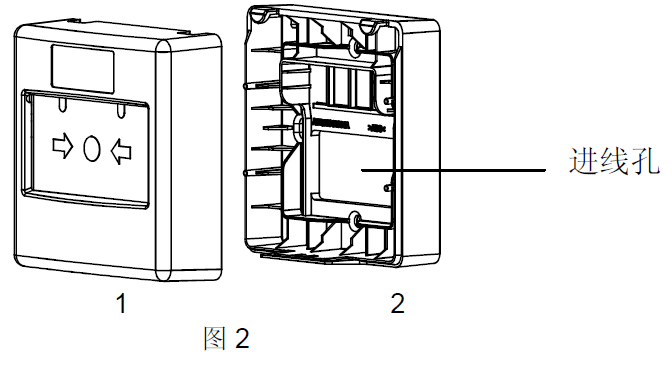

FDHM183 由消火栓按鈕（1）和底座（2）兩部分構成。
安裝
準備工作

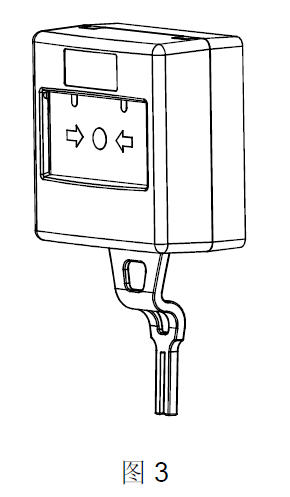

用鑰匙分開底座（見圖3）。將鑰匙保存在安全的地方。
將底座固定。
安裝

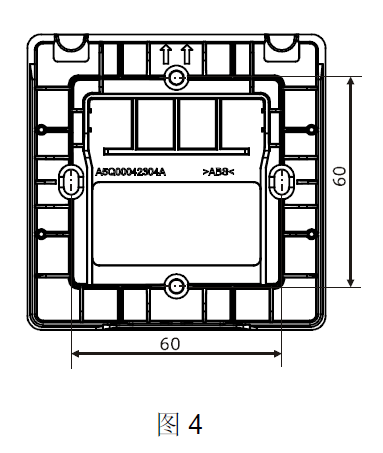

將底座安裝在距地1.3~1.5 米的高度，且要表面平整的地方（見圖4）。
將電纜通過進線孔穿進底座。

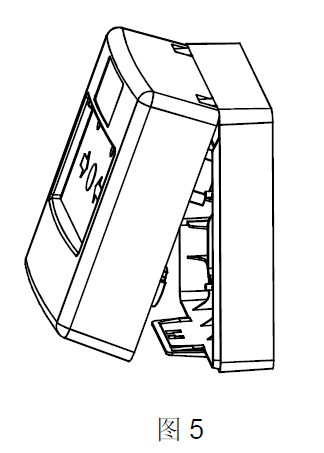

蓋上消火栓按鈕（見圖5）。
接線
用鑰匙分開底座（見圖3）。

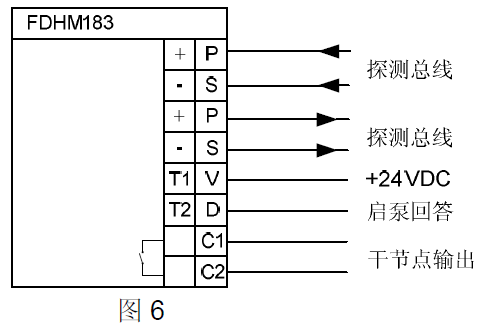

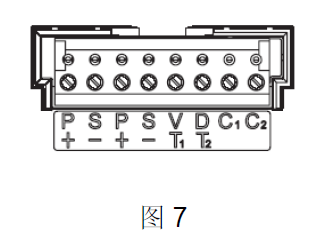

按圖6/7 所示將電線接到端子上。
蓋上消火栓按鈕（見圖5）。

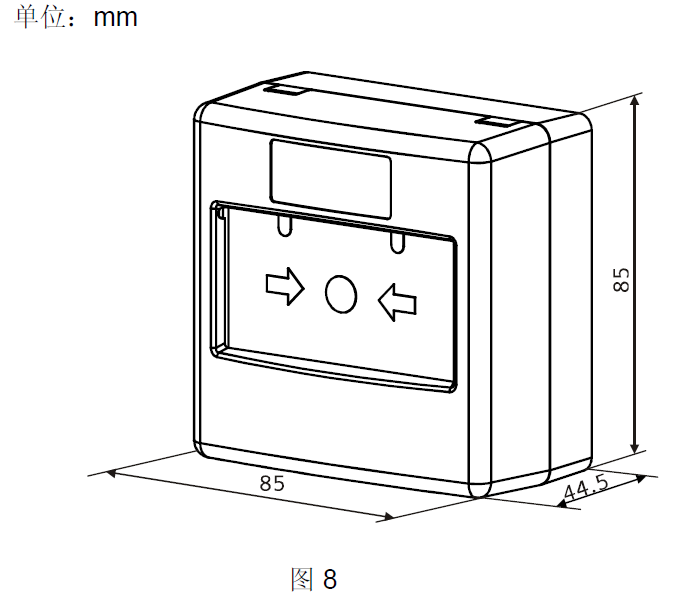

外圍尺寸
調試
下表列出了指示燈所指示的不同狀態：
正常:紅、綠色指示燈都滅
啟動:紅色指示燈常亮
定位:紅色指示燈閃亮
回答:綠色指示燈常亮
功能檢查
將消火栓按鈕所在回路設為測試模式。
按下操作面板，紅色LED 指示燈亮。
如圖9 所示將鑰匙從底部插入，使操作面板復位。
拔掉鑰匙，將消火栓按鈕重新設回正常模式。
